網絡層核心功能與協議

網絡層是OSI參考模型中的第三層，也是TCP/IP體系結構中的核心層。其主要功能是實現數據包從源主機到目的主機的邏輯傳輸，關鍵在于路由選擇與分組轉發。

一、核心協議與服務

1. IP協議（Internet Protocol）：網絡層的核心，提供無連接、不可靠的數據報服務。其核心任務包括：

• 尋址：通過IP地址（IPv4為32位，IPv6為128位）唯一標識網絡中的主機和路由器接口。

• 分片與重組：當數據報長度超過鏈路層的MTU時，IP協議會對其進行分片，并在目的地進行重組。

• 轉發：根據路由表將數據報導向下一跳。

1. 配套協議：

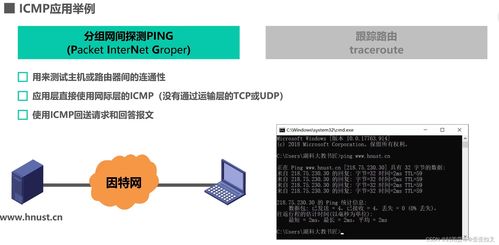

• ICMP（Internet控制報文協議）：用于網絡設備間傳遞控制信息和差錯報告，如ping（回送請求/應答）和traceroute（跟蹤路徑）工具的實現基礎。

• ARP（地址解析協議）：在局域網內，通過目標IP地址解析出其對應的MAC地址。

• 路由協議（如RIP, OSPF, BGP）：路由器之間動態交換路由信息，自動建立和維護路由表，是實現互聯網“自洽”的關鍵。

二、IP地址與子網劃分

• 分類編址（A, B, C, D, E類）：早期方案，存在地址浪費問題，現已基本被無類別編址取代。
• CIDR（無類別域間路由）：當前主流方案，采用IP地址/網絡前綴長度的格式（如192.168.1.0/24），實現了高效的地址聚合與靈活的子網劃分。
• 子網劃分：將一個大的IP網絡劃分為多個較小的子網，提高地址利用率和網絡性能。計算時需掌握網絡地址、廣播地址、可用主機地址范圍。
• 特殊地址：如私有地址（10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16）、環回地址（127.0.0.1）等。

三、路由器工作原理

路由器是網絡層的核心設備，其工作流程可概括為：

1. 接收分組：從某個端口接收數據鏈路層幀，解封裝得到IP數據報。
2. 路由選擇（控制平面）：運行路由協議，與其它路由器交換信息，構建和維護路由表。路由表表項通常包含：目的網絡地址、下一跳IP地址、出接口等。
3. 分組轉發（數據平面）：對到達的每個IP數據報，檢查其目的IP地址，查詢路由表以確定最佳路徑和下一跳，然后將數據報重新封裝成幀，從相應端口轉發出去。

四、重要算法與概念

• 最短路徑算法：
• Dijkstra算法：用于在帶權圖中計算單源最短路徑，OSPF協議的基礎。

• 距離向量算法：基于Bellman-Ford方程，路由器與鄰居交換整個路由表，RIP協議的基礎。需注意“計數到無窮”問題及解決機制（如水平分割）。

• IPv4 vs IPv6：理解IPv6的誕生背景（地址耗盡、安全性等）、主要特性（地址空間巨大、簡化報頭、原生安全性支持等）及過渡技術（雙棧、隧道、地址轉換）。
• 網絡地址轉換（NAT）：允許多個內網主機共享一個或少量公網IP地址訪問互聯網，緩解了IPv4地址短缺問題。

---

計算機網絡系統工程服務概述

網絡層技術是構建實際網絡工程的基石。一個完整的“計算機網絡系統工程服務”是指從規劃、設計、實施到維護的全生命周期專業服務。其核心階段包括：

一、需求分析與規劃

• 業務需求分析：了解組織架構、業務流程、應用類型（數據、語音、視頻）及對網絡性能（帶寬、延遲、抖動、丟包率）、安全性、可靠性的要求。
• 技術規劃：基于需求，規劃整體網絡拓?fù)洌ㄐ切汀湫汀⒕W(wǎng)狀等）、IP地址方案、路由協議選型（內部用OSPF，邊界用BGP）、核心層/匯聚層/接入層的分層設計原則。

二、網絡設計與方案制定

• 邏輯設計：定義VLAN、子網、路由策略、訪問控制列表（ACL）、服務質量（QoS）策略等。
• 物理設計：選擇路由器、交換機等具體設備型號，確定線纜類型（光纖、雙絞線）與布線方案。
• 冗余與高可用設計：考慮關鍵設備（核心交換機、路由器）的冗余備份、鏈路聚合（如EtherChannel）、生成樹協議（STP/MSTP）防環，以及網關冗余協議（如HSRP/VRRP）。

三、實施與部署

• 設備安裝與配置：根據設計文檔，對網絡設備進行初始化、VLAN劃分、IP地址配置、路由協議部署、安全策略（ACL、防火墻規則）配置等。
• 系統集成與測試：將網絡系統與服務器、存儲、終端等集成，并進行連通性測試、性能基準測試、冗余切換測試等，確保符合設計要求。

四、運維管理與優化

• 網絡監控：利用網管系統（如SNMP）持續監控設備狀態、鏈路流量、性能指標及安全事件。
• 故障排除：基于對網絡層協議（如IP、ICMP、路由協議）的深刻理解，使用ping, traceroute, show命令等工具快速定位和解決網絡故障。
• 性能優化與升級：根據業務增長和監控?cái)?shù)據，調整路由策略、擴容帶寬、升級設備，持續優化網絡性能與安全性。

復習要點關聯提示

在復習網絡層時，請時刻思考其理論與“系統工程服務”實踐的緊密聯系：

• IP編址與子網劃分 -> 工程中實際網絡的地址規劃。
• 路由協議（RIP/OSPF/BGP） -> 工程中園區網、企業網、互聯網的路由設計。
• 路由器工作原理 -> 工程中設備選型、配置與排錯的直接依據。
• ICMP、NAT、IPv6 -> 工程中網絡測試、地址解決方案和未來技術演進的關鍵。

****：網絡層提供了使數據跨越異構網絡互聯互通的核心能力，而計算機網絡系統工程服務則是將這些理論、協議和技術，轉化為一個穩定、高效、安全、可擴展的物理網絡的系統性方法。掌握網絡層原理是成為一名合格網絡工程師的基礎。
